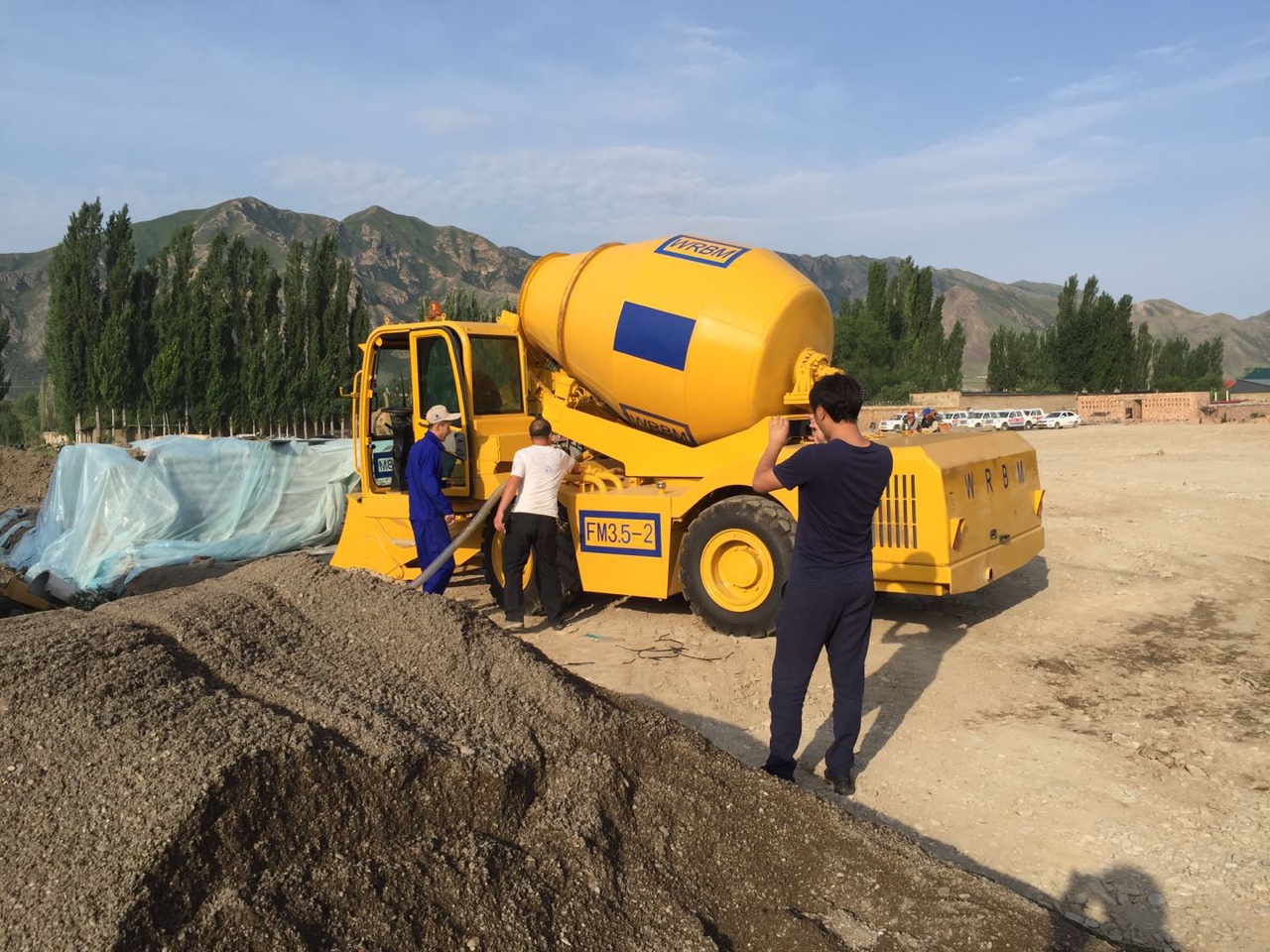

Hình 1:
Hình ảnh xe trộn bê tông tự nạp liệu WRBM 4,8m3 xuất xứ Trung Quốc làm việc tại công trường. WRBM3.5-2 là model cũ đời 2015-2016. Hiện nay model mới nhất 2017 sử dụng công nghệ cải tiến hơn nữa là model FM3.5-4, sử dụng công nghệ trộn bê tông, thiết kế của CARMIX, hệ thống thủy lực nhập khẩu từ hãng SAUER Danfoss ĐỨC.
THÔNG SỐ KĨ THUẬT XE TRỘN TỰ NẠP LIỆU WRBM 4,8M3
|
Tên |
Danh mục |
Thông số kĩ thuật |
|
FM3.5-4 |
Model |
FM3.5-4 |
|
Động cơ |
Yuchai |
|
Tự trọng |
9000kg |
|
Hộp số |
Thủy lực |
|
4x4 (4 bánh lái, 4 bánh dẫn đông) |
|
Hệ thống phanh |
Phanh thủy lực |
|
Hệ thống phanh trước và sau là độc lập |
|
Chassis |
Off Road |
|
Distance of Front/Rear Wheelbase |
1905mm |
|
Khoảng cách trục |
2155mm |
|
Gầu xúc |
dung tích gầu |
0.6m3 |
|
Điều khiển |
Thủy lực |
|
Góc xoay |
30% |
|
Tốc độ |
Cao |
0～20km/h |
|
Thấp |
0～9 km/h |
|
Ban kính quay vòng nhỏ nhất |
6.5m/R |
|
Quy cách lốp |
16/70～20 |
|
Kích thước tổng thể（LxWxH） |
7136x2441x3356(mm) |
|
Động cơ Diesel |
Model động cơ |
YC4A115Z-T20 |
|
Công suất/vòng quay |
85kW/2200rpm |
|
Mô men xoắn lớn nhất/vòng quay |
460N.m/1600-1800rpm |
|
Xy lanh |
4 xy lanh/4.84L |
|
Đường kính xi lanh |
108mm |
|
Làm mát |
Làm mát bằng nước |
|
Tiêu thụ nhiên liệu |
207g/kw.h |
|
Loại khởi động |
Khởi động điện |
|
Tiêu chuẩn khí thải |
EURO III |
|
Bồn trộn |
Bê tông đầu ra |
3.5m³,14m³/hr. |
|
Góc nghiêng bồn |
16° |
|
Tốc độ quay bồn trộn |
10～16r/min |
|
Góc quay bồn năm ngang |
≥270° |
|
Phễu xả |
Góc xoay của phễu xả bê tông |
≥60° |
|
Điều khiển gọc xoay |
Thủy lực |
|
Kích thước phễu |
Long : 106cm |
|
Short:40cm |
|
Nạp liệu |
Quy cách cân |
Điều khiển màn hình máy tính trên cabin, cân định lượng vật liệu đầu vào chính xác với mác bê tông cần trộn |
|
Mác bê tông |
C15,C20、 C25、C30 |
|
Độ chính xác |
Xi măng |
≤±2%/time |
|
Sai xót liên quan |
≤±3%/time |
|
Nước |
≤±1%/time |
|
Phụ gia |
≤±1%/time |
|
Hỗn hợp trộn |
≤±2%/time |
|
Điều khiển gầu xúc |
1 tay chang thủy lực 4 cửa |
|
Hệ thống thủy lực |
Hệ thống kín |
Điều khiển |
Trợ lực lái |
|
Áp suất |
28 MPa |
|
Lưu lượng dầu |
366 L/min |
|
Bơm dẫn động thủy lực |
Nhập khẩu hãng Danfoss - ĐỨC |
|
Áp suất |
40 MPa |
|
Revolve |
78 ml/r |
|
Bơm trộn thủy lực |
Nhập khẩu hãng Danfoss - ĐỨC |
|
Áp suất |
40 MPa |
|
Revolve |
46 ml/r |
|
Mô tơ dẫn động thủy lực |
Nhập khẩu hãng Danfoss - ĐỨC |
|
Áp suất |
42 MPa |
|
Lưu lương |
80 ml/r |
|
Bơm quay bồn 270 độ |
Áp suất |
28MPa |
|
Revolve |
50 ml/r |
|
Mô men xoắn |
15000 N.m |
|
Tốc độ quay |
0～20 r/min |
|
Water Tank |
Áp suất nước |
≥240L/min |
|
Cấp nước |
Bơm nước dẫn động thủy lực |
|
Thùng nước |
2X380L = 760L |
|
Hệ thông điện |
Điện áp |
24V DC |
|
Ắc quy |
120Ah |
|
An toàn |
Hệ thống ngắt điện an toàn |

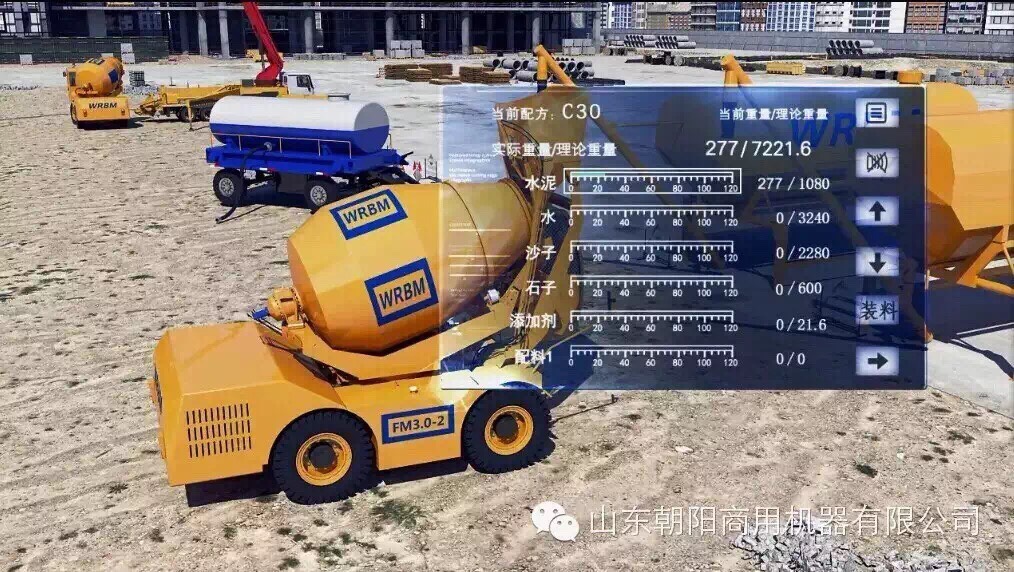

Hình 2: Hệ thống cân điện tử lắp trên xe trộn tư nạp liệu WRBM FM3.5-5.
Trên cân điện tử đã thiết lập sẵn các Mác bê tông thường sử dụng theo quy chuyển quốc tế, giúp khách hàng ít phải thao tác hơn
Ngôn ngữ trên cân điện tử là Tiếng Anh or Tiếng Trung Quốc, dễ dàng sử dụng và hướng dẫn. Trong Qúa trình bàn giao thiết bị,chúng tôi sẽ cử chuyên gia của nhà máy sang tận công trường khách hàng sử dụng để chuyển giao công nghệ.
.jpg)

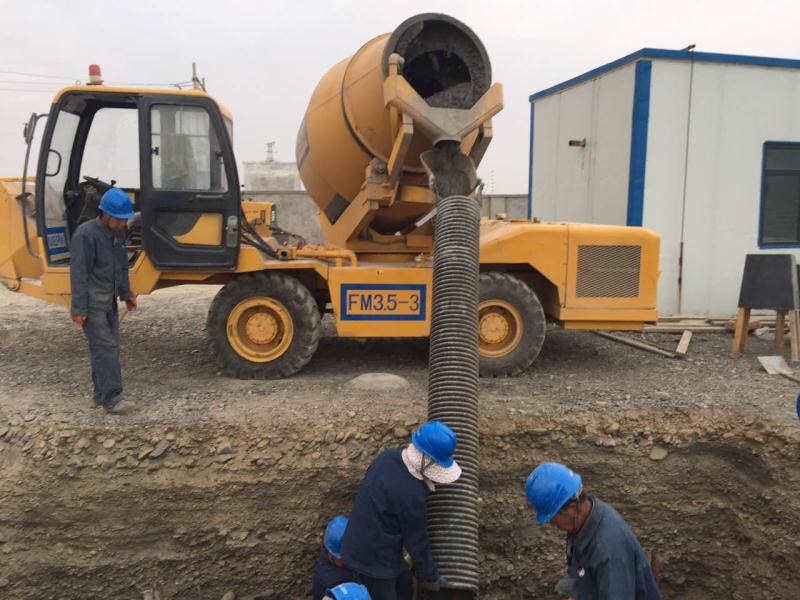

Hình 3:
Xe trộn bê tông tự nạp liệu WRBM FM3.5-3 làm việc thực tế tại công trường
Trong quá trình làm việc, xe trộn tự nạp dễ dàng di chuyển trong các khu vực chật hẹp do sử dụng hệ thống 4 bánh lái, 4 bánh dẫn động. Khi xả bê tông bồn có thể quay 270 độ để xả bê tông ra ngoài. Chúng tôi cung cấp 2 máng xả bê tông tháo rời đi theo xe để khách hàng sử dụng khi cần xả ở vị trí thấp và xa hơn.
Dòng sản phẩm xe trộn bê tông tự nạp liệu hiệu WRBM model FM3.5-4 được chúng tôi bảo hành 01 năm hoặc 2400h làm việc, hỗ trợ phụ tùng miễn phí trong suốt thời gian bảo hành. Định kỳ bảo dưỡng miễn phí 03 lần vào các thời điểm 03 tháng, 06 tháng và 12 tháng.
